SG100-R Rivelatore fisso CH4 a portata estesa
Avanzato sistema fisso di rilevamento gas remoto progettato per il monitoraggio del metano (CH₄) con capacità di distanza estesa tra trasmettitore e sensore.
L'SG100-R è un sistema di rilevamento gas fisso che separa il sensore dal trasmettitore fino a 1000 metri utilizzando la comunicazione RS485. Questo design a montaggio remoto è ideale quando il punto di misurazione si trova all'interno di un condotto, una tubazione, uno spazio ristretto o dove i gas sono più pesanti dell'aria: il sensore va dove si trova il pericolo, mentre il trasmettitore rimane in una posizione comoda e sicura per la visualizzazione e la configurazione del display.
Prendendo come esempio il metano (CH₄), il sistema utilizza un sensore di combustione catalitica per misurare da 0 a 100%LEL con risoluzione 1%LEL. Le uscite includono 4-20 mA a 3 fili, RS485 Modbus e tre relè (allarme basso, allarme alto, allarme guasto). La configurazione viene eseguita in sicurezza senza aprire la custodia utilizzando una bacchetta magnetica o un telecomando opzionale. L'unità è dotata di certificazione IECEx/ATEX (Ex db IIC T6 Gb), protezione IP66/IP68 e un robusto alloggiamento in alluminio pressofuso (SS316 opzionale). Viene fornito completo di staffa di montaggio.
Perché è importante il posizionamento del sensore remoto
I rilevatori fissi tradizionali montano il sensore direttamente sul trasmettitore, ma questo non funziona per tutti gli scenari. L'SG100-R risolve queste sfide:
- Installazioni di condotte e tubazioni- Posizionare il sensore all'interno del flusso d'aria mentre il trasmettitore rimane all'esterno per un facile accesso.
- Gas più pesanti dell'aria- Gas come NH₃, H₂S e H₂ tendono a stabilizzarsi nei punti bassi. Il sensore si avvicina al pavimento; il trasmettitore rimane all'altezza degli occhi per una lettura sicura.
- Aree difficili da raggiungere- Spazi ristretti, testate di vasi o condotte elevate: accedi al sensore da remoto senza salire o entrare in zone pericolose.
- Ambienti difficili per i sensori- Se il punto di misurazione è umido, polveroso o corrosivo, il trasmettitore può essere posizionato in un'area più pulita, prolungandone la durata.
- Distanza massima di separazione: 1000 metri- alimentato e comunicato tramite connessione RS485 dal trasmettitore.
Una breve nota sul metano (CH₄)
Il metano è il componente principale del gas naturale. È incolore, inodore e altamente infiammabile. Quando la sua concentrazione nell'aria raggiunge tra il 5% e il 15% in volume, diventa esplosivo. Il limite inferiore di esplosività (LEL) del metano è 5% VOL, definito come 100% LEL sul rilevatore. La misurazione di 0-100% LEL indica direttamente quanto l'atmosfera è vicina all'intervallo esplosivo.
Fonti tipiche di metano:Gasdotti, discariche, miniere di carbone, impianti di biogas, digestori di acque reflue e raffinerie di petrolio.
L'SG100-R fornisce un avviso tempestivo di perdite infiammabili, soprattutto in luoghi remoti o di difficile accesso dove i rilevatori convenzionali non possono essere facilmente installati o sottoposti a manutenzione.
Applicazioni sul campo: dove l'SG100-R eccelle
- Condutture di condotti- Monitorare il gas all'interno dei condotti di ventilazione o di scarico; sensore interno, trasmettitore esterno.
- Rilevamento di gas pesanti- NH₃, H₂, H₂S si depositano nei punti bassi; sensore a livello del pavimento, trasmettitore ad un'altezza di visione comoda.
- Ingresso in spazi confinati- Sensore all'interno di serbatoi, recipienti o fognature; trasmettitore posizionato in modo sicuro all'esterno per il monitoraggio del personale.
- Discariche e impianti biogas- Monitoraggio del metano nei pozzi di raccolta e nei digestori.
- Stazioni di compressione del gas naturale- Sensore remoto nei pozzetti delle valvole ad accesso limitato.
- Raffinerie di petrolio e gas- Monitoraggio delle emissioni fuggitive in aree di processo difficili da raggiungere.
- Trattamento delle acque reflue- Monitoraggio del gas digestore (metano) nelle altezze dei serbatoi.
- Miniere di carbone- Telerilevamento nelle vie aeree di ritorno o nelle aree goaf.

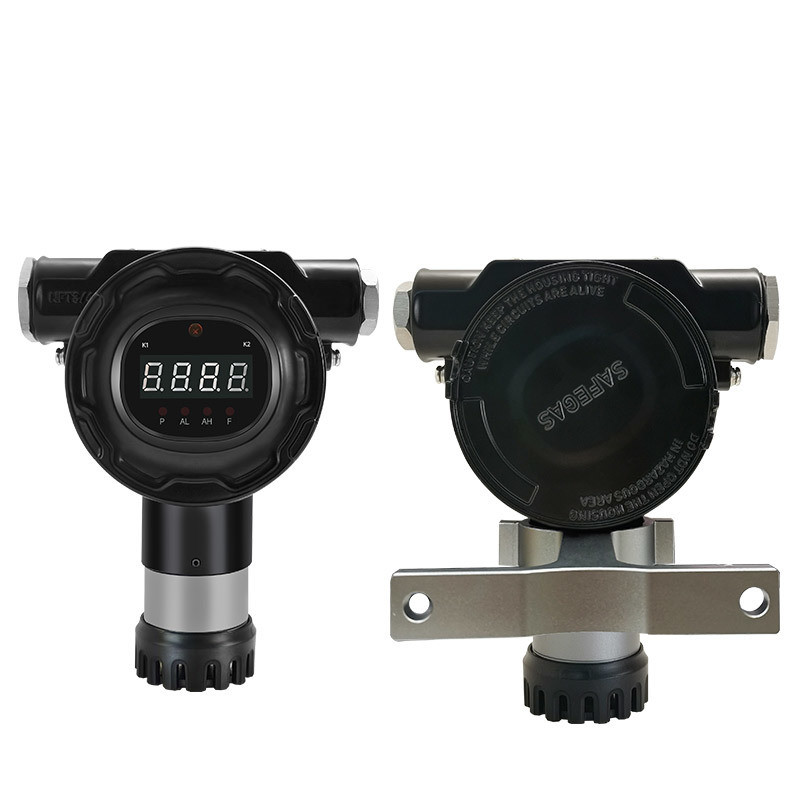

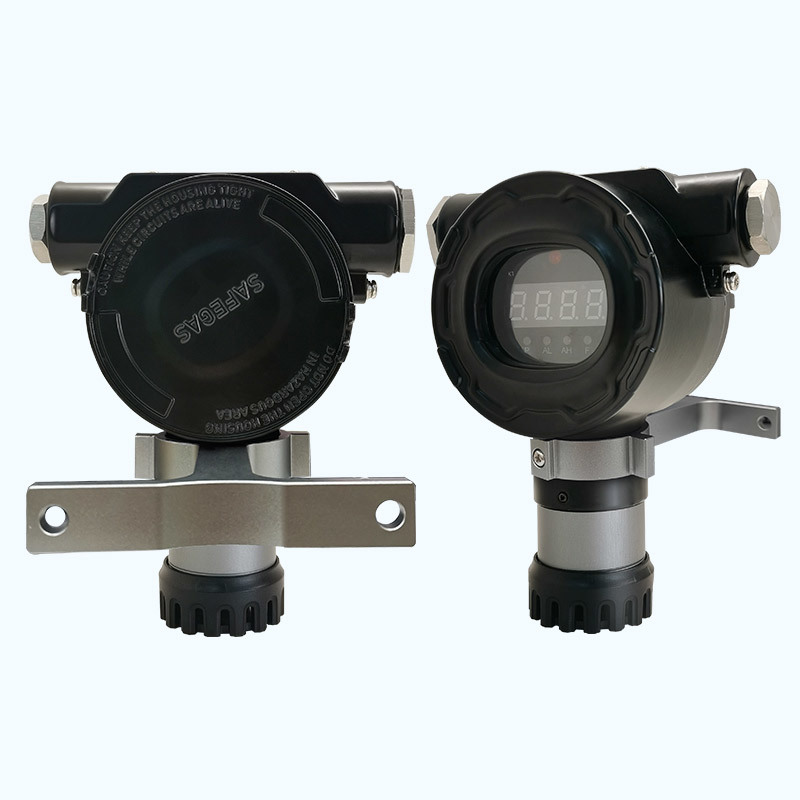

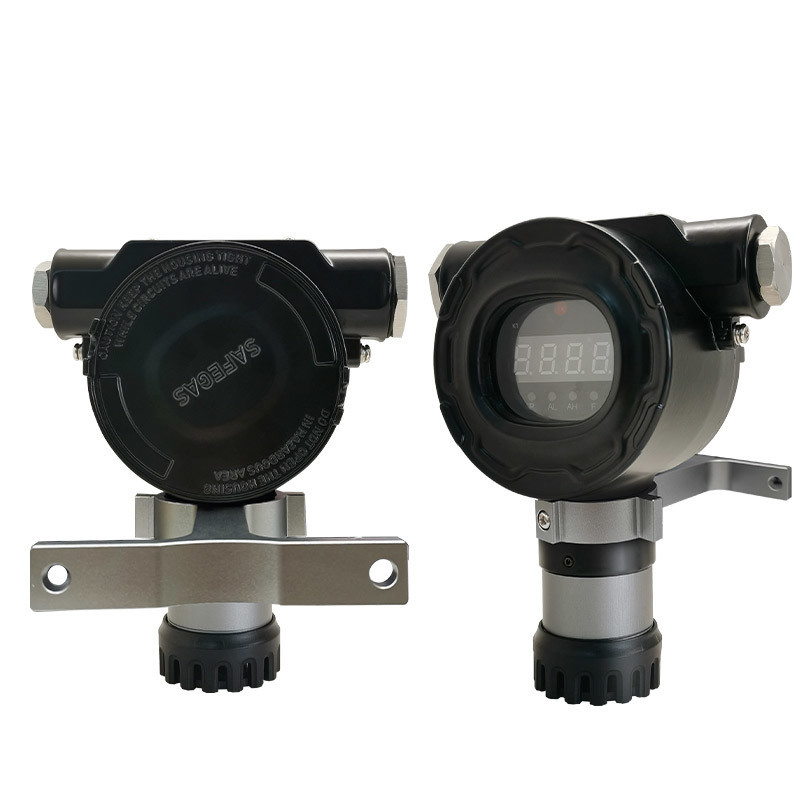

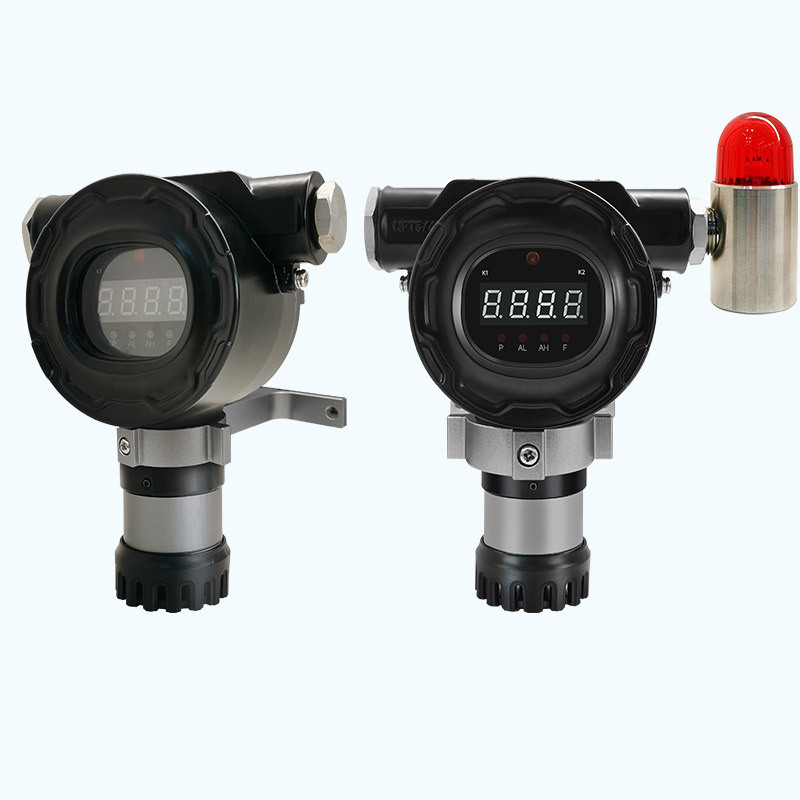

Immagini del prodotto
Specifiche tecniche (CH₄, 0 -100%LIE)
| Parametro |
Valore |
| Gas target |
Metano (CH₄) |
| Principio di rilevamento |
Combustione catalitica |
| Campo di misura |
0 - 100%LIE |
| Risoluzione |
1%LIE |
| Precisione |
≤ ±2-5% FS (dipendente dal sensore) |
| Classificazione antideflagrante |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Protezione dall'ingresso |
IP66/IP68 |
| Consumo energetico |
<2,5 W (gas tossico) / <4 W (gas infiammabile) |
| Uscite standard |
3 fili 4-20 mA, RS485 Modbus |
| Uscite relè |
3 relè (allarme basso, allarme alto, allarme guasto) |
| Tensione di alimentazione |
12-24 V CC |
| Display |
GUIDATO |
| Temperatura operativa (catalitica) |
da -40°C a +70°C |
| Umidità operativa |
0-95% UR (senza condensa) |
| Intervallo di pressione |
86-106 kPa |
| Materiale della custodia |
Alluminio pressofuso (di serie); SS316 (opzionale) |
| Ingressi cavi |
1 × 3/4 NPT (sinistra) e 1 × M20 (destra) |
| Dimensioni |
157,8×128,8×69,6 mm |
| Peso |
1,0kg |
| Garanzia |
1 anno |
Capacità fondamentali
- Separazione di 1000 metri- Sensore e trasmettitore possono trovarsi a una distanza massima di 1.000 m tramite RS485: flessibilità senza pari per installazioni difficili.
- Certificato antideflagrante- IECEx e ATEX Ex db IIC T6 Gb - sicuro per aree pericolose Zona 1 e 2.
- Protezione IP66/IP68- A tenuta di polvere, protetto contro potenti getti d'acqua e sommergibile.
- Molteplici opzioni di output- 4-20 mA (3 fili), RS485 Modbus, più tre relè per il controllo di dispositivi esterni.
- Configurazione sicura- Bacchetta magnetica (inclusa) o telecomando opzionale: non è necessario aprire la custodia in atmosfere esplosive.
- Visualizzazione locale- Lo schermo LED mostra la concentrazione di gas in tempo reale nella posizione del trasmettitore.
- Costruzione durevole- Custodia in alluminio pressofuso; acciaio inossidabile 316 opzionale per siti corrosivi.
- Installazione semplice- Staffa di montaggio in dotazione; ingressi cavi standard (NPT e M20).
Informazioni sul produttore
Shenzhen YuanTe Technology Co., Ltd. (Safegas)- fondata nel 2010, con oltre 16 anni di esperienza nella ricerca e sviluppo, produzione e vendita di sistemi di rilevamento gas. L'azienda fornisce petrolio e gas, prodotti chimici, protezione ambientale, elettronica, ingegneria municipale, agricoltura ed elettrodomestici.
Credenziali chiave:
- Certificato ISO9001, ISO45001, IECEx, ATEX, EMC
- Capacità produttiva annua: >80.000 unità
- Consegna tipica: 5-7 giorni lavorativi
- Supporto post-vendita globale 24 ore su 24, 7 giorni su 7
- La gamma di prodotti comprende rilevatori portatili, trasmettitori fissi, analizzatori di gas, pannelli di controllo, docking station e accessori di calibrazione.
Domande frequenti
Q1: Quanto lontano può essere il sensore dal trasmettitore?
A1: Fino a 1000 metri utilizzando la comunicazione RS485.
Q2: L'SG100-R può rilevare gas diversi dal metano?
R2: Sì. Supporta centinaia di tipi di sensori: catalitici (infiammabili), IR (CO₂, CH₄), elettrochimici (tossici) e PID (VOC). Contattaci per configurazioni di gas specifiche.
Q3: Il trasmettitore ha un display?
R3: Sì, un display LED mostra la concentrazione di gas in tempo reale nella posizione del trasmettitore.
Q4: Come posso regolare le impostazioni di allarme senza aprire la custodia?
R4: Utilizzare la bacchetta magnetica in dotazione (non intrusiva) o il telecomando opzionale: sicuro in aree pericolose.
Q5: Quali relè sono forniti?
A5: Tre relè: allarme basso, allarme alto e allarme guasto. Possono azionare direttamente avvisatori acustici esterni, luci stroboscopiche, ventole o elettrovalvole.
Q6: Qual è il grado di protezione?
A6: IP66 (a tenuta di polvere, protetto contro potenti getti d'acqua) e IP68 (immergibile).
Q7: Qual è il periodo di garanzia?
R7: 1 anno per il trasmettitore e il sensore (i materiali di consumo del sensore potrebbero avere una garanzia più breve a seconda del tipo).
Q8: Il sensore remoto necessita di una propria alimentazione?
R8: No. Il trasmettitore alimenta il sensore remoto tramite la connessione RS485.
Q9: Posso installare il sensore all'interno di un condotto o di una tubazione?
R9: Sì. Il sensore remoto è progettato per l'installazione in condotti, camini o tubi: il trasmettitore rimane all'esterno in un luogo accessibile e sicuro.
Q10: L'SG100-R è certificato per atmosfere esplosive?
R10: Sì. Possiede la certificazione IECEx e ATEX Ex db IIC T6 Gb per aree pericolose Zona 1 e Zona 2.
Contenuto della confezione standard
- Rilevatore di gas - 1 unità
- Bacchetta magnetica - 1 pezzo
- Manuale utente (inglese) - 1 copia
- Certificato di conformità/Scheda di garanzia - 1 copia
- Staffa di montaggio - 1 set
- Telecomando - 1 pezzo
