Controller di allarme gas a 1-4 canali YT-1100H
YT-1100H è un controller di allarme gas compatto, montato a parete, progettato per applicazioni di sicurezza industriale. Questo controller versatile supporta 1-4 canali con capacità di ingresso 4-20 mA e dispone di sistemi di allarme sonori e luminosi completi con 1-5 uscite relè.
Un formato mini, da paretecontroller di allarme gasper da 1 a 4 canali di rilevatori 4-20mA. Caratteristichemonitoraggio, controllo e allarmi integrati, incorporatoallarme sonoro/luminoso,1–5 uscite relè(fino a AC250V 10A), eprotezione dal cablaggio inverso. Supporta setpoint di allarme alto/basso personalizzati, corrispondenza dell'intervallo e commutazione del tipo di gas (ossigeno/non ossigeno). Alimenta i rilevatori conCC 24 V per canale. Ideale per sistemi di rilevamento gas di piccole e medie dimensioni in impianti chimici, tunnel, parcheggi e locali caldaie.
Panoramica del prodotto
ILYT-1100Hè un controller di allarme gas a parete progettato per sistemi di rilevamento gas di piccole e medie dimensioni. AccettaDa 1 a 4 canaliDi4-20 mAsegnali analogici provenienti da rilevatori di gas fissi (ad esempio, serie YT 95H, SG100). Il controllore integramonitoraggio in tempo reale,controllo dell'uscita, Efunzioni di allarmein un'unità compatta, delle dimensioni di un telefono, che la rende flessibile e facile da installare.
Il controller dispone di un built-inallarme sonoro e luminosoche si attiva quando la concentrazione di gas supera le soglie di allarme alto o basso impostate dall'utente. Può anche guidaredispositivi esterni(elettrovalvole, aspiratori, motori, pompe dell'acqua, flash, sistemi di irrigazione, ecc.) tramite i suoiuscite relè– fino a 5 relè (opzionali), ciascuno in grado di commutareCA 250 V 10 A.
Principali vantaggi per l'utente:
- Protezione dal cablaggio inversosulle porte di ingresso previene danni durante l'installazione.
- Valori di allarme personalizzabili(alto, basso, portata) per adattarsi a qualsiasi rilevatore.
- Commutazione del tipo di gas(ossigeno/non ossigeno): importante per gli allarmi di carenza di O₂ rispetto a quelli tossici/infiammabili.
- Visualizzazione chiara– 1 cifra per il numero del canale, 4 cifre per la concentrazione (0,001–9999), con unità (ppm, %VOL, %LEL).
Il titolare del trattamento fornisce inoltreUscita di alimentazione CC 24 V(0,25A per canale) per alimentare i rilevatori collegati, semplificando il cablaggio. L'intervallo di controllo dei dati è200 msper una risposta rapida.

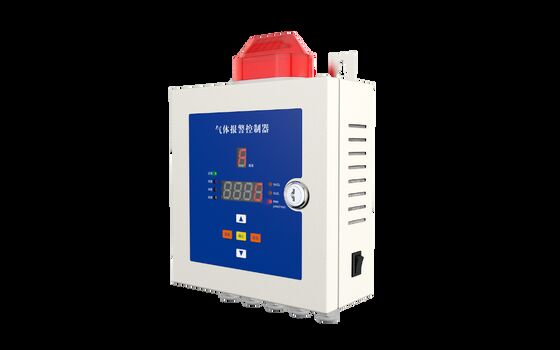

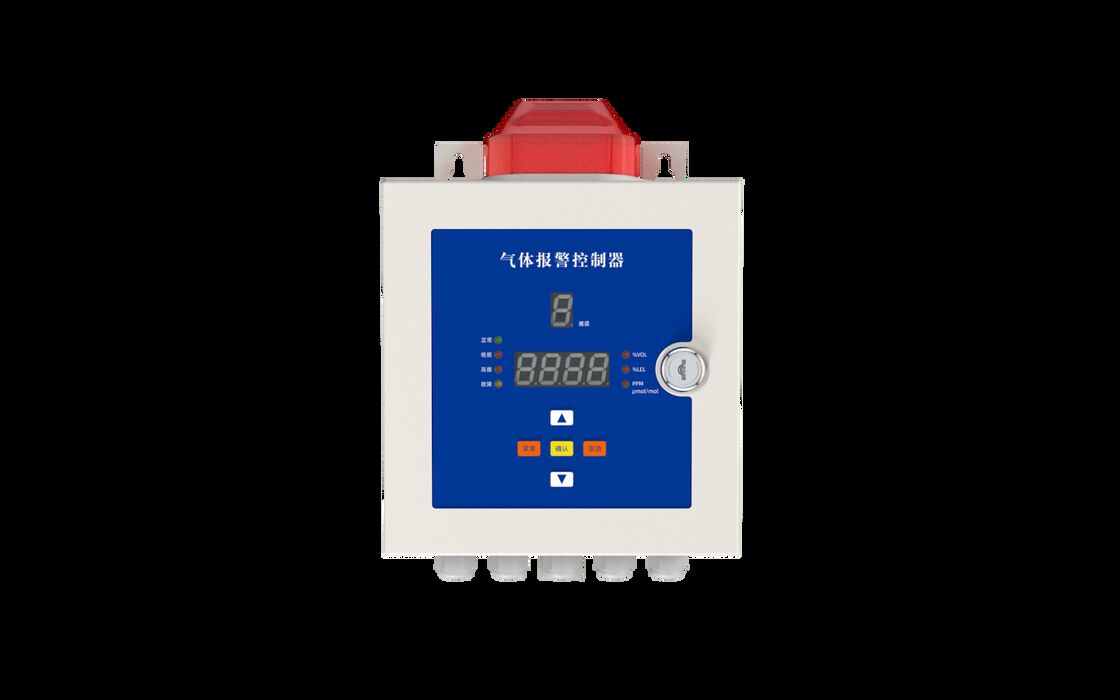

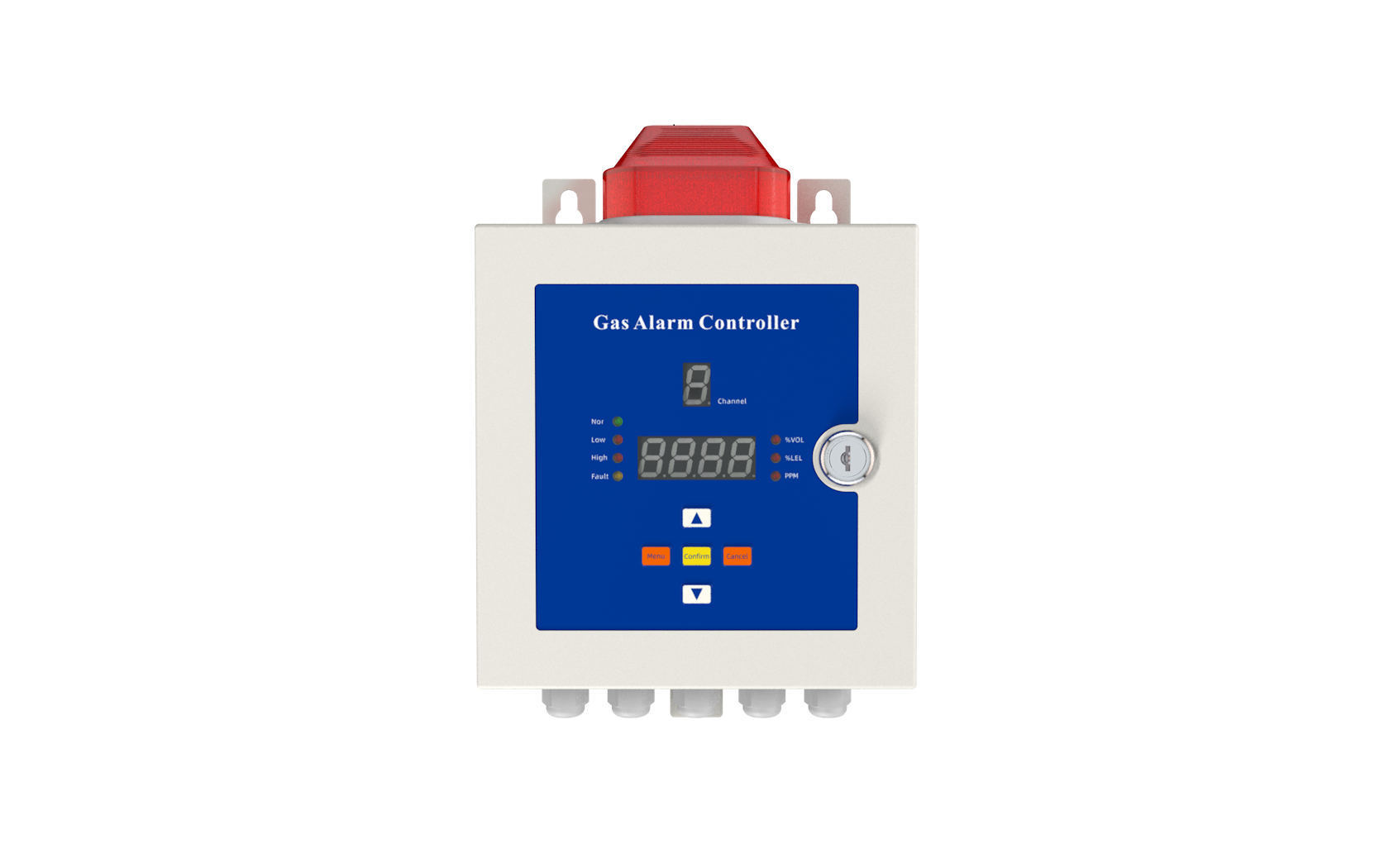

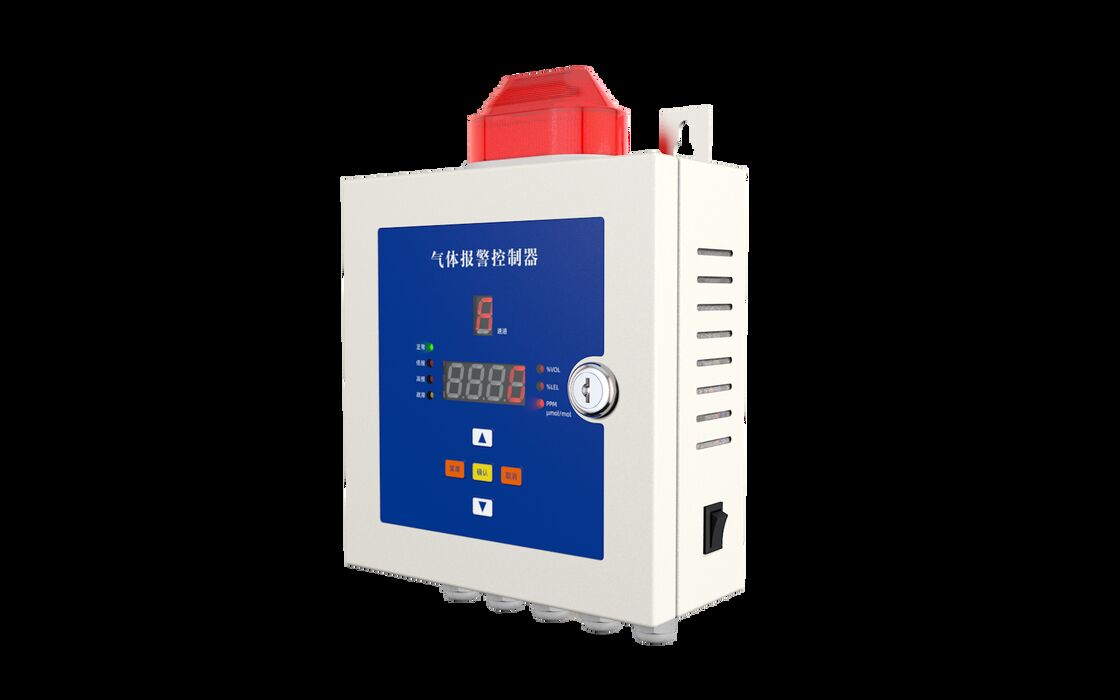

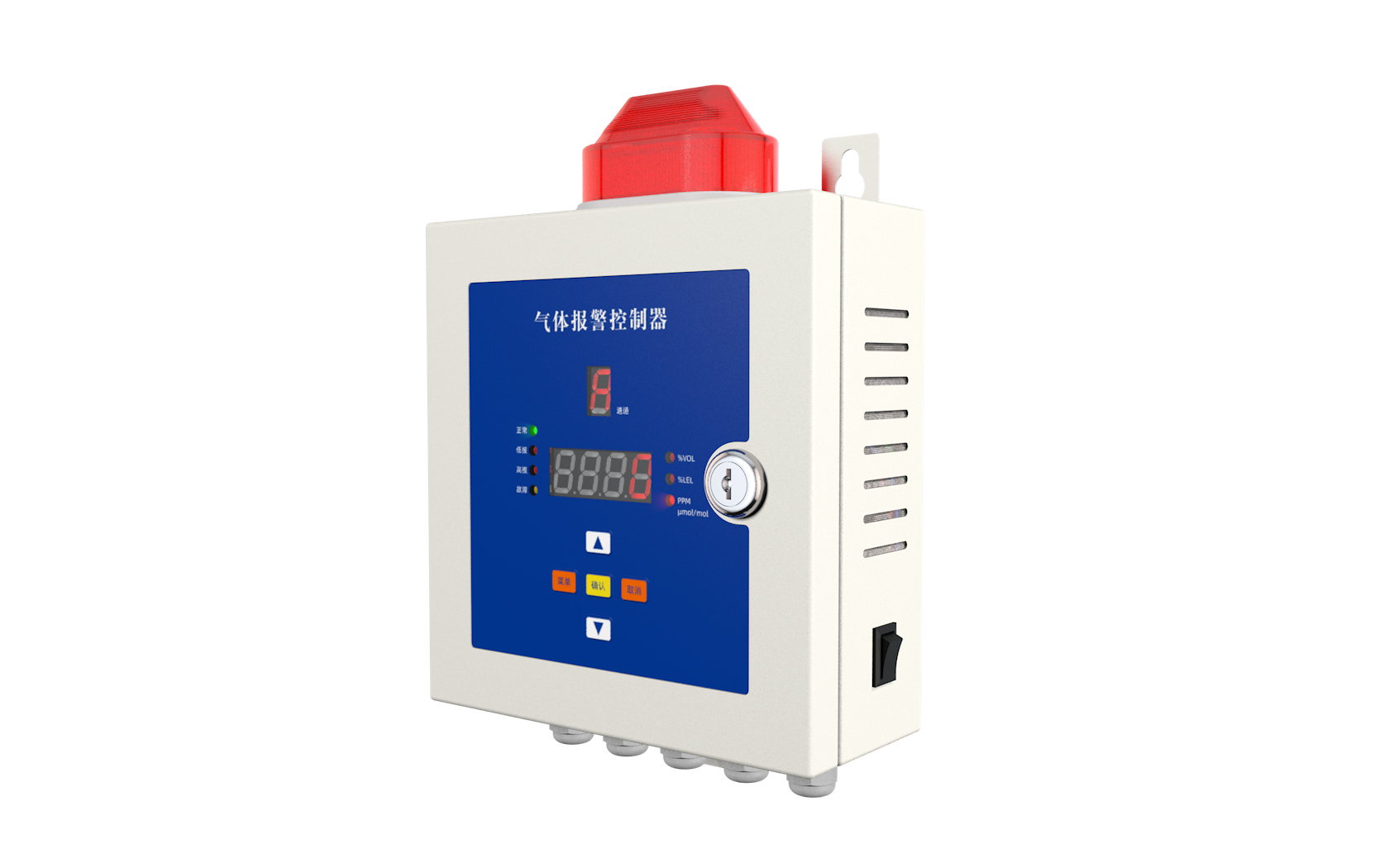

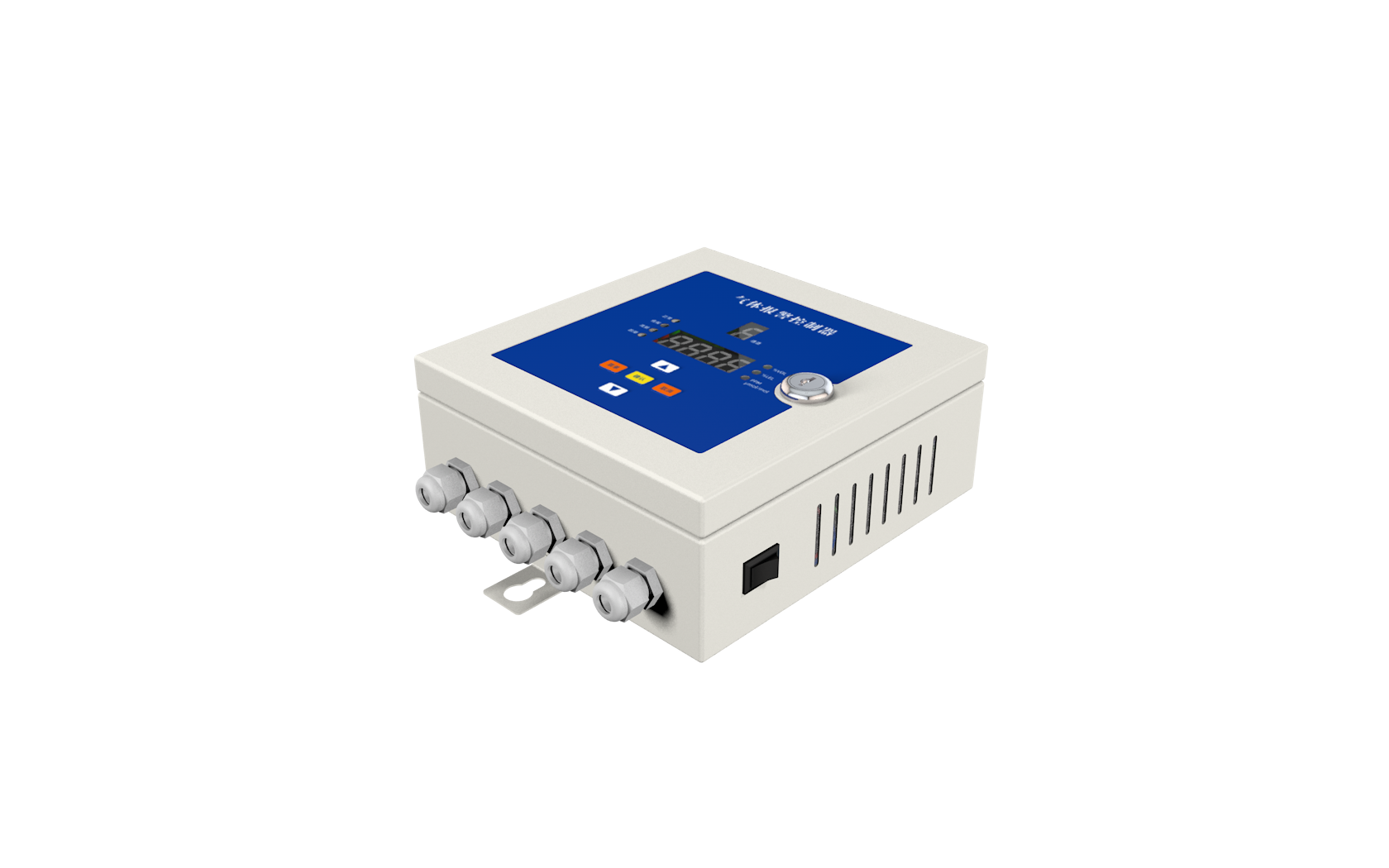

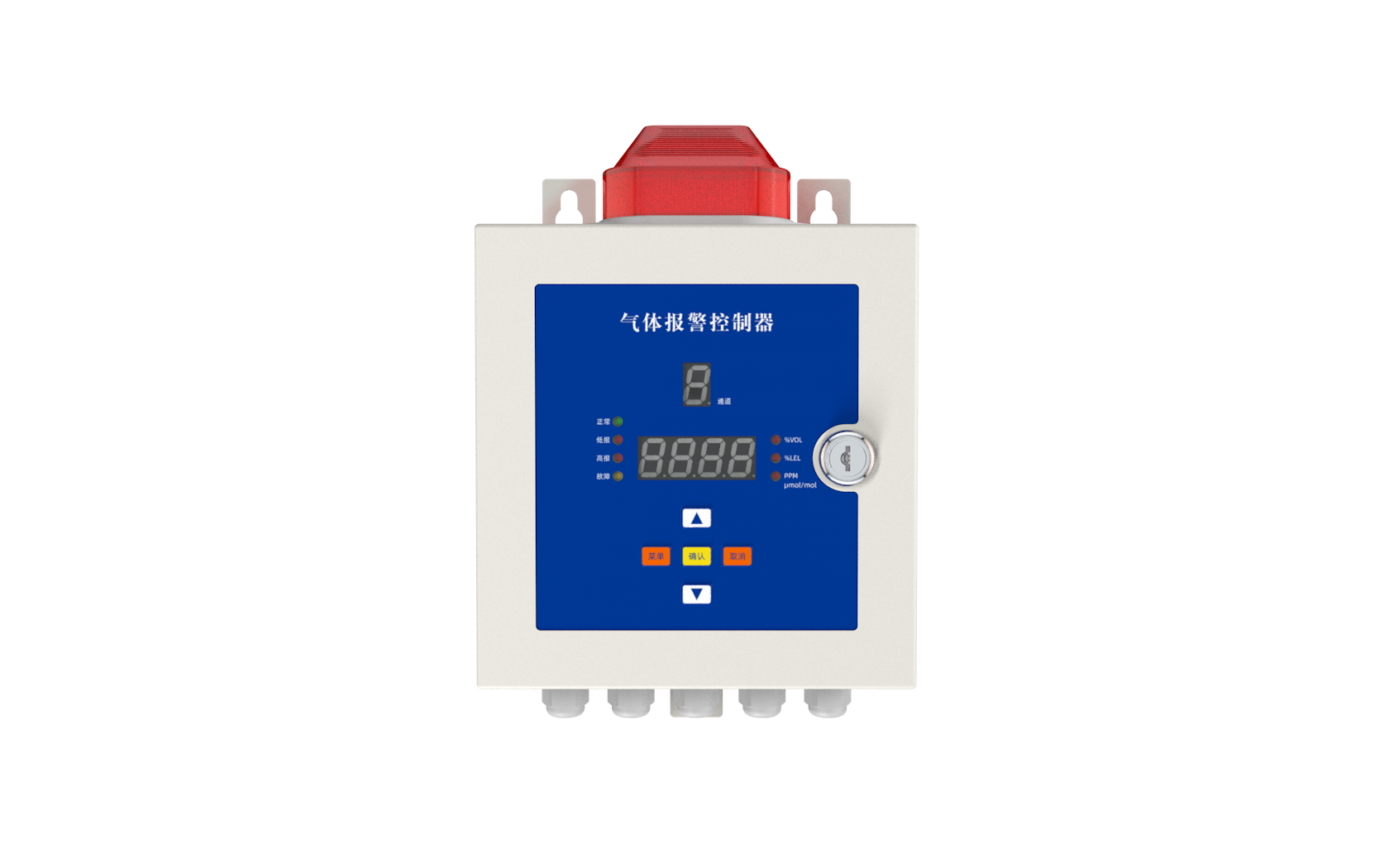

Immagini del prodotto
Caratteristiche principali
- 1 ingresso 4 canali 4 20 mA– Flessibile per piccole reti di rilevamento gas.
- Allarme sonoro/luminoso integrato– Integrato, non è necessario alcun allarme esterno.
- Da 1 a 5 uscite relè(opzionale) – Controlla ventole, valvole, pompe, flash, ecc. (AC250V 10A max).
- Protezione dal cablaggio inverso– Previene danni alle connessioni di ingresso.
- Impostazioni di allarme personalizzabili– Allarme alto, allarme basso, intervallo – regolabile per canale.
- Commutazione del tipo di gas– Ossigeno (allarme basso per carenza) rispetto a non ossigeno (allarme alto per tossicità/infiammabilità).
- Visualizzazione chiara– ID canale a 1 cifra + concentrazione a 4 cifre (0,001–9999) + visualizzazione unità.
- Scansione veloce dei dati– Intervallo di ispezione di 200 ms.
- Alimentatore integrato– Fornisce 24 V CC (0,25 A/canale) ai rilevatori.
- Compatto e montabile a parete– Mini formato (73,7×192,5×83,7 mm), facile installazione.
Specifiche tecniche principali
| Parametro |
Valore |
| Metodo di installazione |
Montaggio a parete |
| Dimensioni |
73,7 × 192,5 × 83,7 mm |
| Canali di ingresso |
4-20 mA; opzionale 1 canale, 2 canali o 4 canali |
| Relè |
1, 2 o 5 (opzionale) – portata contatto AC250V 10A |
| Visualizzazione del canale |
1 cifra |
| Visualizzazione della concentrazione |
4 cifre, intervallo 0,001–9999 (a seconda del sensore) |
| Visualizzazione dell'unità |
ppm, %VOL, %LEL |
| Intervallo di ispezione |
200 ms |
| Ingresso alimentazione |
CA 100–220 V, 50/60 Hz |
| Potenza in uscita |
CC 24 V, 0,25 A per canale |
| Temperatura operativa |
Da -10°C a +50°C |
| Umidità operativa |
≤95% UR (senza condensa) |
| Peso |
≤1,7 kg |
Applicazioni tipiche
- Piccoli sistemi di rilevazione gas– Da 1 a 4 rilevatori in un'area localizzata.
- Impianti chimici– Monitoraggio punti gas tossici/infiammabili.
- Trattamento delle acque reflue– Monitoraggio di H₂S, CH₄, O₂ nelle stazioni di sollevamento.
- Garage– Controllo della ventilazione con CO e NO₂.
- Tunnel– Monitoraggio di CO, visibilità e gas infiammabili.
- Locali caldaie– Allarmi CO e gas combustibili.
- Conservazione frigorifera– Monitoraggio dell'ammoniaca (NH₃) o della CO₂.
- Laboratori– Rilevazione gas cappa chimica.
Domande frequenti
1. Quanti rilevatori può supportare l'YT-1100H?
Fino a4 rilevatoricon 4 uscite da 20 mA (disponibili versioni a 1 canale, 2 canali o 4 canali).
2. Il controller dispone di un allarme integrato?
Sì, ha un built-inallarme sonoro e luminoso(cicalino + LED lampeggiante). Nessun allarme esterno necessario per l'avviso locale.
3. A cosa servono le uscite relè?
I relè possono controllareventilatori di scarico, elettrovalvole, pompe dell'acqua, luci stroboscopiche, irrigatorio altri dispositivi fino a AC250V 10A.
4. Posso impostare soglie di allarme diverse per canale?
SÌ -allarme basso, allarme alto e intervallo di misurazionesono configurabili in modo indipendente per ciascun canale.
5. Come posso alimentare i rilevatori di gas collegati?
Il controllore fornisceUscita 24 V CC(0,25 A per canale) per alimentare direttamente i rilevatori.
6. Cosa significa “cambio del tipo di gas (ossigeno/non ossigeno)”?
Per i rilevatori di ossigeno, la logica dell'allarme è invertita (allarme basso per carenza). Per i gas tossici/infiammabili (non ossigeno), gli allarmi si attivano in caso di concentrazione elevata. L'interruttore garantisce il corretto comportamento dell'allarme.
7. Esiste una protezione contro l'inversione di polarità?
Sì, la protezione inversa della porta di cablaggio previene i danni in caso di scambio accidentale dei cavi.
8. Qual è l'intervallo di ispezione?
200 ms– il controller legge ciascun canale ogni 200 millisecondi per una risposta rapida.
9. Posso utilizzare il controller con rilevatori a 2 fili?
Sì, purché il rilevatore emetta un segnale da 4 20 mA. L'uscita di alimentazione DC 24V del controller può anche alimentare rilevatori alimentati tramite loop a 2 fili.
10. Qual è la garanzia?
Tipicamente1 annoper il controllore (confermare con il fornitore).
Introduzione dell'azienda
Shenzhen YuanTe Technology Co., Ltd. (marchio: Safegas) è stata fondata nel 2010 ed è specializzata nella ricerca e sviluppo, nella produzione e nella vendita di apparecchiature di rilevamento del gas e sistemi integrati. Con oltre 16 anni di esperienza nel settore, l'azienda serve settori quali petrolio e gas, prodotti chimici, protezione ambientale, elettronica, ingegneria municipale, agricoltura ed elettrodomestici. Tutti i prodotti sono fabbricati secondo i sistemi di gestione ISO9001 e ISO45001, con certificazioni internazionali come IECEx, ATEX ed EMC. Con una capacità produttiva annua di oltre 80.000 unità, YuanTe Technology fornisce soluzioni di rilevamento gas a clienti in tutto il mondo.
Vantaggi aziendali
- Fondata dal 2010– Oltre 16 anni di esperienza nella ricerca e sviluppo e nella produzione di sistemi di rilevamento gas.
- Gamma completa di prodotti– Rivelatori portatili, trasmettitori fissi, analizzatori, centrali di controllo, docking station, accessori.
- Certificazioni internazionali– Certificazione IECEx, ATEX, EMC per aree pericolose.
- Ampia copertura del settore gas e industria– Centinaia di gas; servono petrolio e gas, prodotti chimici, minerari, ambientali, alimentari, farmaceutici e altro ancora.
- Forte ricerca e sviluppo e qualità– Certificazione ISO9001 e ISO45001; team di ricerca e sviluppo professionale e rete di assistenza globale.
- Elevata capacità produttiva– Oltre 80.000 unità all'anno con consegna rapida (tipicamente 5–7 giorni lavorativi).
- Assistenza clienti globale– Servizio post-vendita 24 ore su 24, 7 giorni su 7 e soluzioni su misura per diversi settori.
Pacchetto standard (per YT-1100H, esempio di versione a 4 canali)
| Articolo |
Quantità |
| Controller allarme gas YT-1100H (4 canali, con allarme sonoro/luminoso integrato) |
1 unità |
| Viti e tasselli per il montaggio a parete |
1 set |
| Manuale utente (inglese) |
1 copia |
| Certificato di conformità |
1 copia |
| Scheda di garanzia |
1 pezzo |
La configurazione dei relè (1, 2 o 5 relè) dipende dall'opzione ordinata – specificare al momento dell'ordine.
