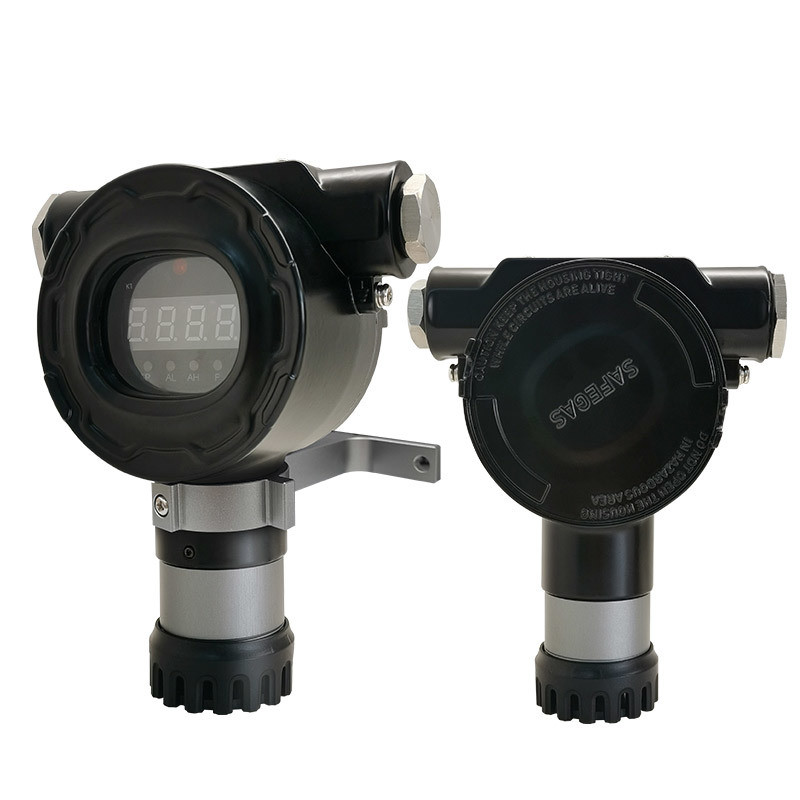

SG100-X Rivelatore fisso di ossigeno a 2 fili con intervallo 0-25% VOL Ex Db IIC T6 Gb e protezione IP66/IP67

Un rilevatore di gas fisso a 2 fili, certificato IECEx/ATEX, conveniente, per il monitoraggio continuo di ossigeno (O₂) da 0-25% VOL con risoluzione di 0,1% VOL. Caratteristiche: resistenza all'acqua/polvere IP66/IP67, modulo sensore intelligente plug-and-play, uscita analogica a 2 fili 4-20mA e bacchetta magnetica per configurazione non intrusiva. Versione senza display - ideale per l'integrazione in sistemi di controllo esistenti. Installazione facile da parte di una sola persona (solo 1,0 kg) con staffa di montaggio inclusa.Panoramica del ProdottoIl SG100-X è un rilevatore di gas fisso intrinsecamente sicuro e conveniente della serie SG100, progettato per il monitoraggio continuo 24/7 di gas tossici e ossigeno. Prendendo come esempio l'ossigeno (O₂), utilizza un sensore elettrochimico per misurare concentrazioni da 0-25% VOL con una risoluzione di 0,1% VOL. L'accuratezza è ≤ ±2-5% FS (a seconda del sensore specifico).Purga con gas inerte - Azoto, argon o CO₂ utilizzati per spurgare recipienti possono spostare l'ossigenoIl SG100-X utilizza un'uscita analogica a 2 fili 4-20mA - ideale per l'integrazione in sistemi di controllo esistenti (PLC, DCS, SCADA) dove sono disponibili solo due fili sia per l'alimentazione che per il segnale. Ciò semplifica il cablaggio e riduce i costi di installazione, specialmente nelle applicazioni di retrofit.Saldatura e taglio - Possono consumare ossigeno in aree chiuseNota: Questa versione non ha display - tutta la configurazione e il controllo dello stato vengono effettuati tramite la bacchetta magnetica e il monitoraggio del segnale 4-20mA.Perché Monitorare l'Ossigeno (O₂)?L'ossigeno è essenziale per la vita, ma sia la carenza di ossigeno che l'arricchimento di ossigeno pongono seri rischi negli ambienti industriali.Marittimo e cantieristica navale - Stive, serbatoi di zavorra e sale macchineConcentrazioneOssigeno (O₂) - supporta anche gas tossiciCarenza di OssigenoParametroVertigini, respiro affannoso, perdita di coordinazione, incoscienza, morte (sotto il 10%)Elettrochimico20,9% VOL

Arricchimento di Ossigeno>23,5% VOLAumento del rischio di incendio ed esplosione; i materiali si incendiano più facilmenteFonti comuni di pericolo da ossigeno:Spazi confinati - Serbatoi, tubazioni, fognature, silos, volte (ossigeno spostato da altri gas)Purga con gas inerte - Azoto, argon o CO₂ utilizzati per spurgare recipienti possono spostare l'ossigenoReazioni chimiche - I processi di ossidazione consumano ossigenoPerdite da bombole o linee di ossigeno - Possono causare arricchimento localizzato di ossigenoProcessi di fermentazione e biologici - Consumano ossigeno e producono CO₂ o metanoSaldatura e taglio - Possono consumare ossigeno in aree chiuseDove viene utilizzato SG100-X per il monitoraggio dell'ossigeno:Ingresso in spazi confinati - Monitoraggio preliminare e continuo in serbatoi, tombini e condottiRaffinerie di petrolio e gas - Aree di processo, serbatoi di stoccaggio e stazioni di pigging delle tubazioni

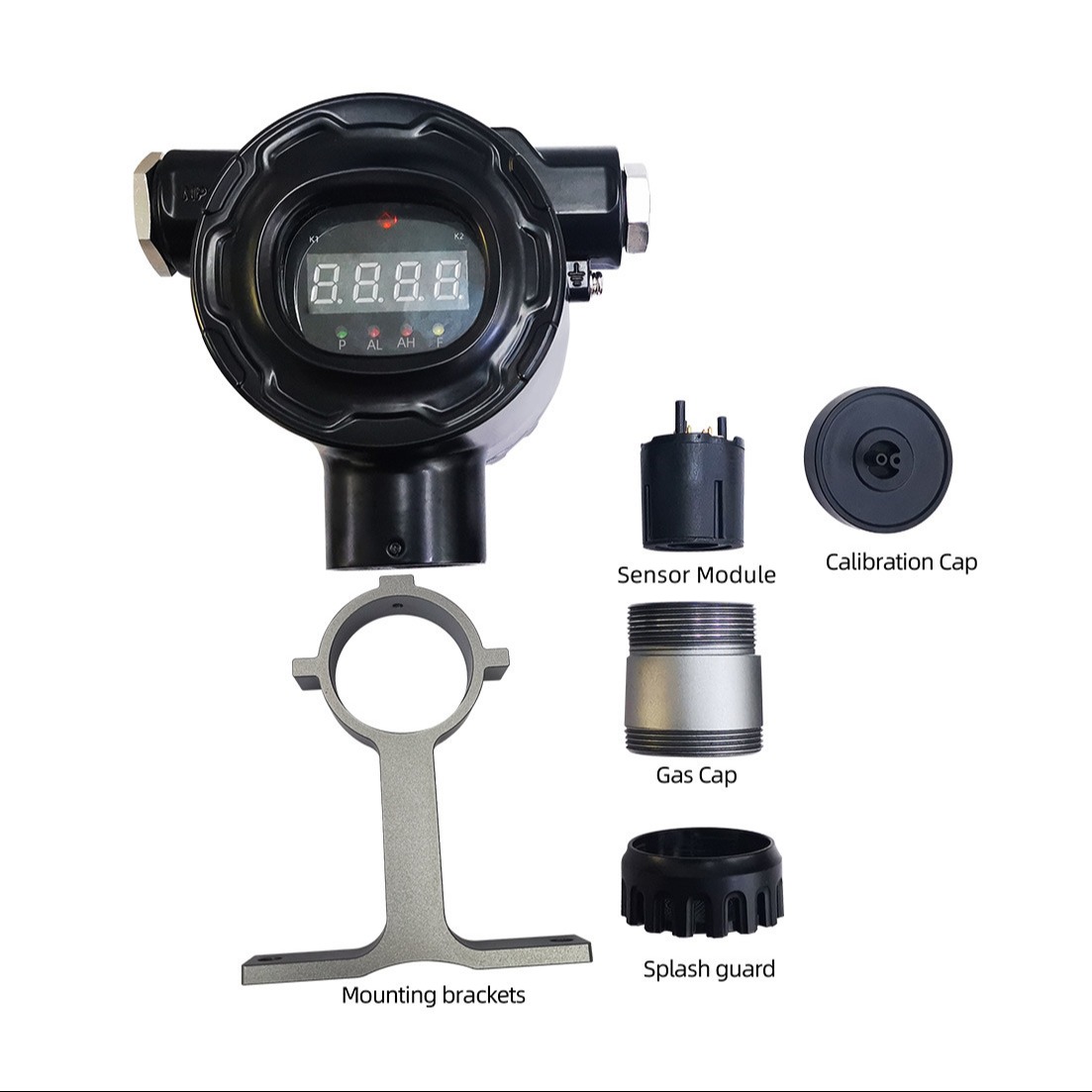

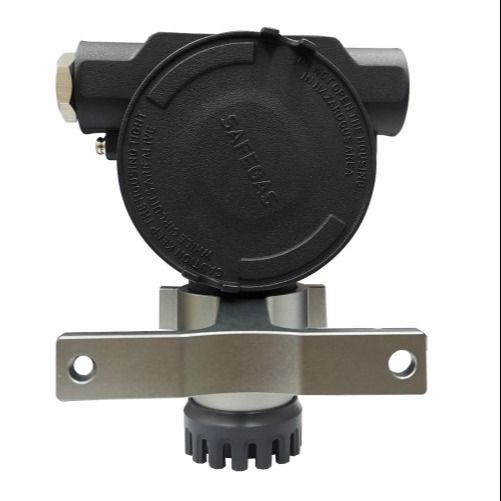

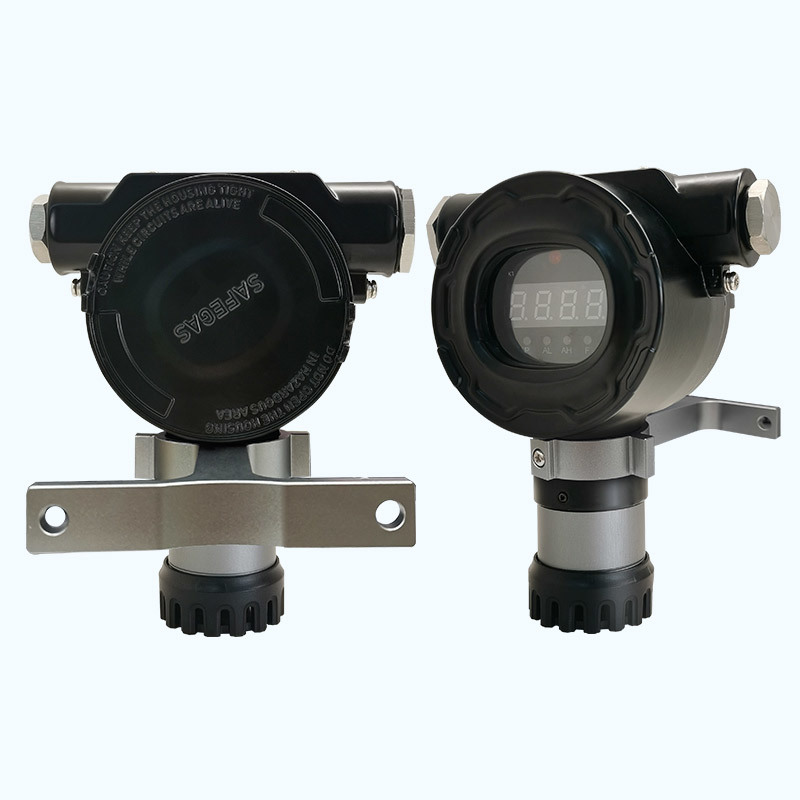

Impianti chimici - Reattori, recipienti di miscelazione e aree di stoccaggioImpianti di trattamento delle acque reflue - Digestori, testate e stazioni di sollevamentoEstrazione mineraria - Miniere sotterranee, gallerie e scivoli per mineraliAlimenti e bevande - Linee di confezionamento spurgate con azoto, celle frigorifere e camere di fermentazioneModalità di ComunicazioneLaboratori - Cappe chimiche, glove box e aree di alloggiamento animaliGenerazione di energia - Sale caldaie, involucri turbine e aree di movimentazione carboneMarittimo e cantieristica navale - Stive, serbatoi di zavorra e sale macchineImmagini del Prodotto

Specifiche Tecniche Chiave (per Ossigeno O₂, 0-25% VOL)ParametroValore

Gas RilevatoOssigeno (O₂) - supporta anche gas tossiciPrincipio di RilevamentoElettrochimicoIntervallo di Misurazione0 - 25% VOLRisoluzione0,1% VOLAccuratezza

≤ ±2-5% FS (a seconda del sensore specifico)Grado AntideflagranteIECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 GgGrado di Protezione

Dissipazione di Potenza<2,5W (gas tossico)Modalità di Comunicazione4-20mA (2 fili)Tensione di Lavoro

• PesoCirca 1,0 kg
• Caratteristiche PrincipaliUscita 4-20mA a 2 fili - Semplifica il cablaggio; alimentazione e segnale sugli stessi due fili - ideale per retrofit e luoghi remoti.
• Certificato IECEx/ATEX - Ex db IIC T6 Gb e Ex db ia IIC T6 Gb per aree pericolose (Zona 1, Zona 2).Protezione IP66/IP67 - Impermeabile e antipolvere per ambienti esterni e lavabili.
• Modulo sensore intelligente plug-and-play - Sostituzione e calibrazione facili sul campo senza smontare l'intero rilevatore.Funzionamento con bacchetta magnetica - Configurazione e navigazione del menu non intrusive e sicure nelle aree a rischio di esplosione - non è necessario aprire l'involucro.
• Calibrazione da parte di una sola persona - Facilmente eseguibile utilizzando il cappuccio di calibrazione.Leggero e facile da installare - Solo 1,0 kg con staffa di montaggio standard; installazione da parte di una sola persona.
• Design con camera modulare - Non è necessario restituire l'intera unità per la calibrazione; basta sostituire il modulo sensore.Versione senza display - Ideale per l'integrazione in sistemi di controllo centralizzati dove non è richiesto un display locale.

• Applicazioni Tipiche per il Rilevamento di Ossigeno (O₂) (Dettagliato)Il rilevatore fisso di ossigeno SG100-X è ampiamente utilizzato per prevenire i pericoli di carenza e arricchimento di ossigeno nei seguenti ambienti:
• Ingresso in Spazi ConfinatiSerbatoi, silos, tubazioni, fognature, tombini e volte
• Monitoraggio continuo prima e durante l'ingresso del personaleAllarme quando O₂ scende al di sotto del 19,5% o sale al di sopra del 23,5% VOL
• Raffinerie di Petrolio e Gas e Impianti PetrolchimiciAree di processo, serbatoi di stoccaggio, movimentazione catalizzatori, stazioni di pigging delle tubazioni
• Rilevare lo spostamento dell'ossigeno da idrocarburi o gas inertiPrevenire incendi/esplosioni da arricchimento di ossigeno
• Produzione ChimicaReattori, recipienti di miscelazione, stoccaggio solventi e colonne di distillazione
• Monitorare i livelli di ossigeno dove viene utilizzato il gas inerteProteggere i lavoratori e prevenire reazioni di ossidazione
• Impianti di Trattamento delle Acque ReflueDigestori, testate, stazioni di sollevamento, serbatoi di raccolta fanghi
• Metano e CO₂ prodotti durante la digestione spostano l'ossigenoProteggere i lavoratori durante l'ispezione e la manutenzione
• Estrazione Mineraria Sotterranea e TunnelingMiniere di carbone, miniere di roccia dura, operazioni di scavo gallerie
